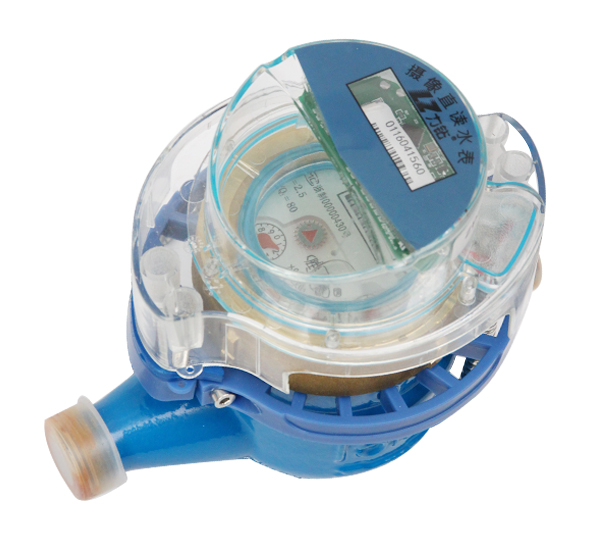

名稱：LXS-15E~50E旋翼式濕式攝像頭冷水水表

用途：本系列水表用于家庭或一個居民單元測量流經自來水管道飲用冷水的用量。

使用條件：

溫度等級：T30

水壓等級：MAP 10 / MAP 16

壓力損失等級：△P 63

示值誤差限：

從包括最小流量(Q1)至不包括分界流量(Q2)的低區 ±5%

從包括分界流量(Q2)至包括過載流量(Q4)的高區 冷水±2%，熱水±3%

特點和主要技術參數：

多流速，旋翼式，計量精度高，始動流量小，抄讀方便。

性能穩定可靠，使用壽命長，外觀漂亮，水表通用性強，更換維修方便。

本系列表殼材料可選擇銅、鐵、不銹鋼、工程塑料和鋁合金復合材料。

攝像表由攝像傳感器通過結構件加裝在基表上組成

完全分體結構的優勢在于：

電路模塊不受壓，杜絕密封腔進水導致的故障。

水表六年強檢時，攝像傳感器可重復利用。

基表適用：15口徑、20口徑

數據誤差：無誤差(實際現場照片)

通訊方式：M-bus

通訊參數：9600bps、 8、N、1

通訊距離：≤1000米

供電方式：抄表瞬間總線供電

工作電壓：DC24~36V

靜態電流：1.2mA

工作電流：100mA

自動白平衡、自動曝光、自動增益，確保高質量圖片

單個單元采集盒可接100只P型攝像表

單個采集機可接6路總線，共600只P型攝像表

系列通用性強，更換維修方便;計量準確，經久耐用。

主要技術參數：

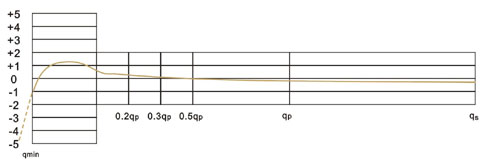

●流量誤差曲線

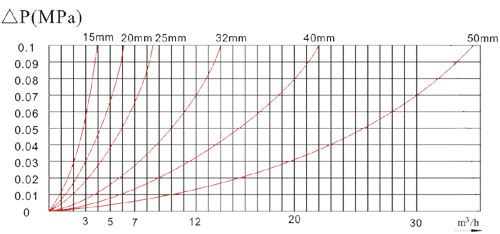

●壓力損失曲線

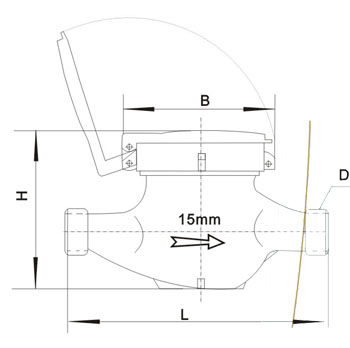

●外形尺寸及重量

●使用條件

工作水溫不高于40°c

工作壓力不大于1MPa
